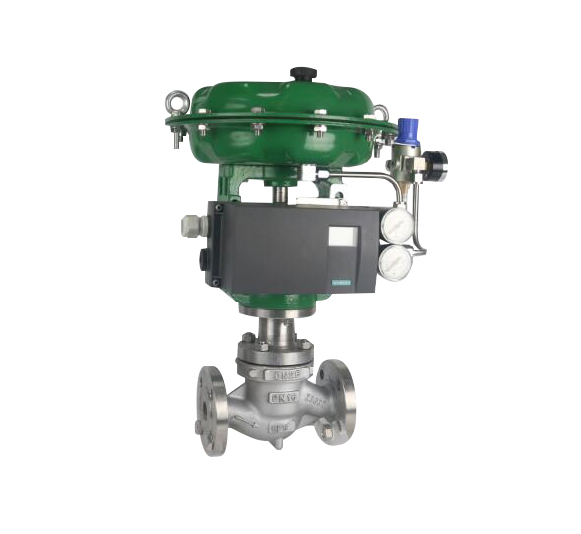

一、氣動單座調節閥概述

氣動單座調節閥,是由ZHA/B型多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的新一代通用調節閥產品.

二、執行機構主要技術參數

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面積cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
彈簧范圍KPa	20～100(標準):40～200;80～240; 20～60; 60～100
操作方式	普通型,帶手動手輪操作型(側裝式,頂裝式)

三、電-氣閥門定位器

電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配)

本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)

四、氣動單座調節閥性能指標

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始終點 偏差 %	氣關	不帶定位器	始點	±5.0
	帶定位器	±1.0				終點	±2.5
回差%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤1.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
死區%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/h				1×10^-4×閥額定容量
額定行程偏差%		±2.5

注:本產品執行GB/T4213-92國家標準.

允許壓差 MPa

開關方式	執行器型號	彈簧范圍KPa	氣源壓力KPa	需要附件	公稱通徑(閥座直徑)mm
					20				25	40		50	65	80	100	150		200	250	300
					(10)	(12)	(15)	(20)	25	(32)	(40)	50	65	80	100	(125)	(150)	200	250	300
氣關	ZHA -22	20～100 20～100 40～200	140 250 140	P P P或R	6.4 6.4 6.4	5.94 6.4 6.4	3.34 6.4 6.4	3.34 6.4 6.4	2.14 6.4 6.4
	ZHA -23	20～100 20～100 40～200	140 250 400	P P P或R						1.31 6.09 6.4	0.84 3.9 5.26	0.53 2.5 3.39
	ZHA -34	20～100 20～100 40～200	140 250 400	P P P或R									0.51 2.36 3.21	0.33 1.56 2.12	0.21 1.0 1.35
	ZHA -45	20～100 20～100 40～200	140 250 400	P P P或R												0.22 1.02 1.39	0.15 0.71 0.97	0.08 0.40 0.54
	ZHA -56	20～100 20～100 40～200	140 250 400	P P P或R															0.06 0.37 0.51	0.04 0.25 0.36
氣開	ZHB -22	20～100 40～200 80～240	140 250 400	P P或R P	4.46 6.4 6.4	3.09 6.4 6.4	1.98 5.94 6.4	1.11 3.34 6.4	0.71 2.14 4.99
	ZHB -23	20～100 40～200 80～240	140 250 400	P P或R P						0.44 1.37 3.05	0.28 0.84 1.95	0.18 0.53 1.25
	ZHB -34	20～100 40～200 80～240	140 250 400	P P或R P									0.17 0.51 1.18	0.11 0.33 0.78	0.07 0.21 0.5
	ZHB -45	20～100 40～200 80～240	140 250 400	P P或R P												0.07 0.22 0.51	0.05 0.15 0.35	0.028 0.08 0.20
	ZHA -56	20～100 20～100 40～200	140 250 400	P P P或R															0.03 0.09 0.20	0.02 0.06 0.14

注:1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的最大值;
3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系.

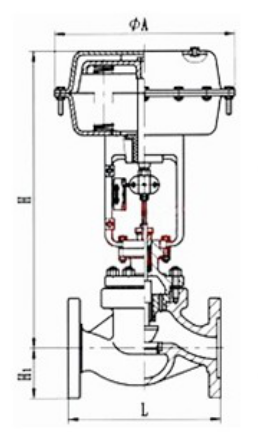

五、氣動單座調節閥外形尺寸

公通徑			20	25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		181	184	205	222	254	276	298	352	410	451	600	670	735
	PN4.0MPa		194	200	210	235	267	292	317	368	425	473	615	685	750
	PN6.4MPa		205	210	220	251	286	311	337	394	440	508	650	700	765
H1(mm)	PN1.6MPa		53	58	68	73	80	90	98	108	123	140	168	203	230
H1(mm)	PN4.0MPa		53	58	68	73	80	90	98	115	135	150	188	223	255
H1(mm)	PN6.4MPa		63	68	75	83	88	100	105	125	148	170	203	235	265
H(mm)≈	常溫型		398	410	454	457	460	610	622	640	846	870	890	1203	1234
H(mm)≈	高溫型		548	560	604	520	627	790	807	850	1096	1130	1150	1523	1554
低溫型	-100℃	H2	500			600					700
低溫型	-100℃	H≈	926	935	974	1082	1090	1240	1252	1275	1596	1620	1640
ΦA(chǔ)(mm)			285					360			470			620
